上海地区出入口控制机与收费显示屏配套方案设计指南

上海停车场的出入口环境，往往比内陆城市复杂得多。老城区地库的坡道弯度大，新商业体的通道又追求极致的通行效率，再加上梅雨季的潮湿和夏季的高温，对设备的稳定性和防护等级提出了双重考验。很多项目在图纸阶段看着合理，一落地就暴露出识别率抖动、道闸抬杆滞后等棘手问题。

高频痛点：识别与落杆的时序冲突

我们巡检过浦东、闵行等多个场库，发现最常见的故障并非设备单点损坏，而是车牌识别相机与道闸一体机之间的通讯时序没有校准。当车辆以20km/h速度驶入时，相机从抓拍到输出结果约需200-300ms，若道闸控制器在此前已接收到落杆信号，就会出现“砸车顶”的误判。更隐蔽的是，部分项目为了省成本，将地感线圈直接串联进道闸的防砸回路，却没有考虑线圈灵敏度与车辆底盘高度的匹配，导致底盘高的SUV无法触发二次落杆保护。

针对这个问题，我们在方案中会强调地感线圈的“双回路冗余”设计：一路负责触发抓拍，另一路独立接入道闸的防砸逻辑。这样即使主线圈老化失效，备用回路仍能保证安全。同时，将出入口控制机的IO口延迟参数设置为80ms，能有效吸收相机与道闸之间的信号抖动。

配套选型：控制机与显示屏的协同逻辑

很多采购方把出入口控制机单纯看作“读卡器”，这其实低估了它的算力角色。在上海的高峰时段，控制机不仅要处理车牌识别结果，还要同步对接云端计费、余位屏刷新和异常抬杆记录。我们建议选用支持RS485与TCP/IP双通道的控制机，这样即使局域网出现瞬时拥塞，收费数据也不会丢失。

至于收费显示屏，不能只看亮度参数。户外屏在正午强光下的可视距离要达到3米以上，且必须支持动态二维码刷新——上海很多商场已经开始推行“离场前扫码预支付”，屏幕响应速度如果超过1秒，就会造成通道拥堵。以下是我们常用的一套配套组合：

• 抓拍端：400万像素双目光学相机，支持宽动态与偏振镜片，应对逆光与雨雾。

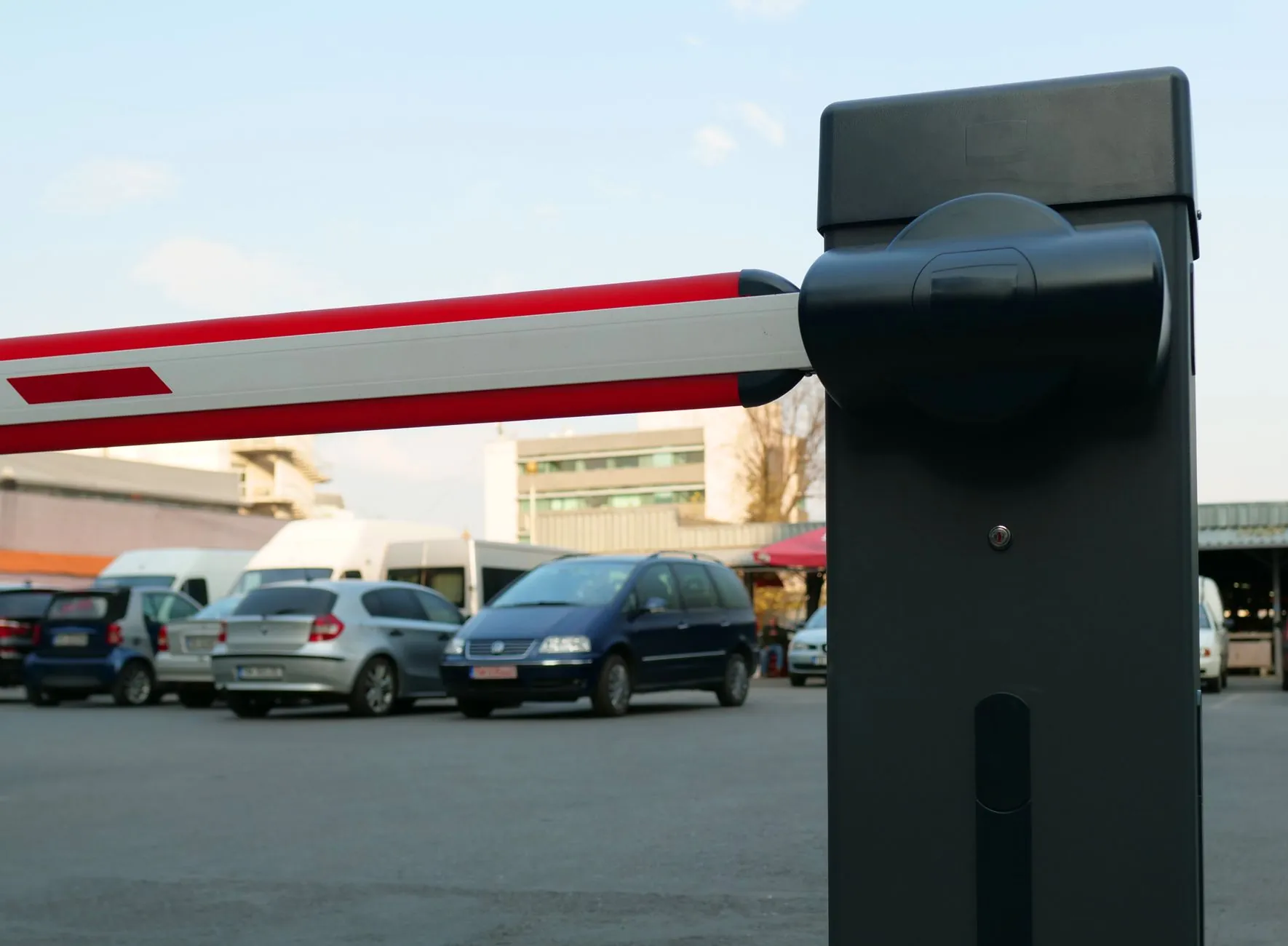

• 执行端：直流无刷道闸一体机，起落杆时间控制在1.2秒内，配合地感线圈防砸。
• 控制端：工业级出入口控制机，支持断电记忆与远程固件升级。
• 显示端：高亮LED收费显示屏，内置语音播报模块，支持自定义欢迎语。

实践细节：从布线到调试的避坑指南

在徐汇滨江的一个改造项目中，我们曾遇到显示屏闪烁的怪象。排查到最后，竟然是电源线与地感线圈的感应线在同一个线管内平行敷设超过15米，产生了电磁耦合。因此，强电与弱电必须分管敷设，间距保持至少30cm。另外，地感线圈的切割槽深度要一致，且每米至少缠绕4圈，否则电感量漂移会导致灵敏度忽高忽低。

调试阶段，建议用不同颜色车辆、不同光照条件做至少50次的模拟通行测试。重点关注新能源绿牌的反光率与燃油车蓝牌的差异，必要时在车牌识别相机上单独开启“绿牌增强”模式。

从行业趋势看，上海正在推行的“全无人值守”停车场，对这套配套方案的依赖度会越来越高。出入口控制机与收费显示屏的联动已经不再是简单的“显示金额”，而是承载了会员积分抵扣、电子发票推送甚至车位级导航的入口。设备选型时留出20%的算力冗余，会让未来三年的运营维护轻松很多。

出入口系统是停车体验的“第一道门”，也是最后一道数据关卡。擎翌智能在沪服务超过200个场库项目，深知每个环节的细微偏差都会放大为日常运维的痛点。如果你正在规划新项目或改造存量设备，不妨从车道宽度、高峰车流特征、甚至当地雨季风向这些真实条件出发，反向推导硬件配置。一套匹配度高的方案，胜过盲目堆料。
